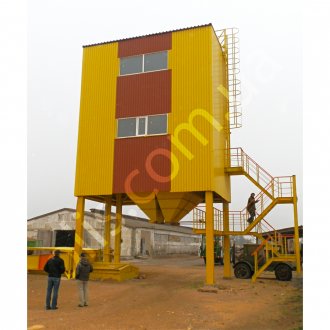

Maszyna do czyszczenia zboża ZAW-"Niwa"-25

Jak pokazuje analiza stanu jakości czyszczenia zboża na Ukrainie i w całej WNP, obecnie około 90% kompleksów do czyszczenia zboża zostało wprowadzonych do eksploatacji jeszcze w latach 1970- 1980-tych i stosowane w nich separatory są już przestarzałe według wszystkich wskaźników technologicznych.

Separatory nowych czasów to maszyny do czyszczenia zboża z zasadniczo odmienną w porównaniu z poprzednim pokoleniem zasadą czyszczenia. Separatory, do których należą ŁUCZ ZSO produkcji «OLIS»Sp. z o.o. są wysokowydajnym sercem maszyny do czyszczenia zboża nowego pokolenia, zbudowanym według nowego schematu technologicznego zgodnie ze współczesnymi wymaganiami i normami (obciążenia śniegowe i wietrzne) dotyczącymi projektowania i budownictwa.

"OLIS" Sp. z o.o. proponuje maszyny do czyszczenia zboża ZAW-"Niwa"-25 na bazie separatora ziarna ŁUCZ ZSO-40 (kompleks ZAW według typu ZAW-20).

Przeznaczenie

ZAW-«Niwa»-25 jest wykorzystywana dla obróbki poVzbiorach ziarna pszenicy, żyta, jęczmienia, gryki, owsa, grochu, kukurydzy, prosa, soi, rzepaku i słonecznika. Obróbka składa się z przyjęcia i oczyszczenia ziarna z następnym załadunkiem na samochody ciężarowe.

Zestaw ZAW-"Niwa"-25

1. Część przyjmująca
Część składa się z:

-urządzenia przyjmującego - dołu wyładowczego dla bocznego i tylnego rozładunku samochodów, wykonanej w formie pogłebionej spawanej konstrukcji metalowej, dla której w razie konieczności możliwe jest wytworzenie wiaty z dachem;

- a także norie o wydajnści 25 t/h z czujnikami szybkości, poziomu, podparcia taśmy i rozładowacz wybuchu.

2. Część czyszcząca zboże
Podstawowym sprzętem technologicznym linii jest maszyna wstępnego, pierwotnego i nasiennego czyszczenia ŁUCZ ZSO-40.

- w maszynie w trybie wstępnego czyszczenia usuwane są duże, słomiane i przypadkowe domieszki, które trafiły do zboża w czasie jego zbierania lub transportu;

- w trybie pierwotnego czyszczenia zboże jest oczyszczanie od domieszek, różniących się szerokością, grubością i właściwościami aerodynamicznymi;

- w trybie czyszczenia nasiennego ŁUCZ ZSO jest przeznaczony do oddzielenia nasion, różniących się rozmiarem.

3. Część oczyszczania powietrza z pyłu posiada system aspiracji, który obsługuje pracę maszyn do czyszczenia zboża wstępnego i pierwotnego czyszczenia, a także sprzętu transportowego. Do składu sieci aspiracyjnej wchodzi sprzęt odpylający - cyklon-wytrącacz 4BCSz, wentylator średniego ciśnienia i aspiracyjne kanały wentylacyjne. Oczyszczone za ich pomocą powietrze jest wyprowadzane na zewnątrz do atmosfery. Domieszki osiadają w zbiorniku dla drobnych odpadów.

4. Część załadunku na samochody. Po oczyszczeniu zboża w separatorze do czyszczenia zboża, zboże grawitacyjnie trafia do części załadunkowej - buforowe zbiorniki z zasuwami łopatkowymi, pracującymi w trybie ręcznym.

5. Część elektryczna. Do części elektrycznej należy tablica rozdzielcza z przetwornikiem częstotliwości, kable, spusty i system oświetlenia. W zestawie tablicy rozdzielczej jest również aparatura uruchamiania i ochrony silników elektrycznych i przetwornika częstotliwości. Przetwornik częstotliwości służy do regulowania ilości obrotów bębna sitowego separatora ŁUCZ ZSO-40, zależącej od trybów czyszczenia, rodzaju oczyszczanego zboża, jego wilgotności i zanieczyszczenia.

ZAW-"Niwa" funkcjonuje zarówno w trybie ręcznym, jak i automatycznym, posiada awaryjną sygnalizację dźwiękową i świetlną stanu sprzętu, maksymalnego poziomu zboża w zbiornikach, sygnał ostrzegawczy przed uruchomieniem sprzętu. Po włączeniu systemu aspiracji przewidziane jest niezbędne opóźnienie włączenia sprzętu aspiracyjnego, a po wyłączeniu danego sprzętu - odpowiednio opóźnienie wyłączenia systemu aspiracji. Wszystkie zbiorniki są wyposażone w czujniki górnego poziomu.
