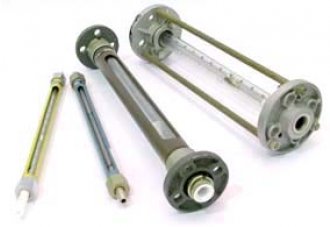

Ротаметры
Ротаметры типа РМ, РМФ, РМА, ГОСТ 13045-81 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсными включениями инородных частиц.
По заказу изготавливаются в тропическом и морском исполнении.
Ротаметры типа РСБ предназначены для измерения расхода масла в централизованной системе смазки бумагоделательных машин.
Ротаметры типа РМ, РМФ, РМА, ГОСТ 13045-81 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсными включениями инородных частиц.
По заказу изготавливаются в тропическом и морском исполнении.
Ротаметры типа РСБ предназначены для измерения расхода масла в централизованной системе смазки бумагоделательных машин.
Ротаметр РМФ ГОСТ 13045-81 предназначен для измерения стабильных или плавноменяющихся (непульсирующих) потоков некристаллизирующихся жидкостей и газов, нейтральных относительно стекла, фторопласта-4, и уплотнительной набивки ФУМ-В.
Технические характеристики Ротаметра РМ |
Технические характеристики Ротаметра РМА |
Технические характеристики Ротаметра РМФ |
Температура измеряемой среды, (°С) +5...+50 |
Температура измеряемой среды, (°С) +5...+50 |
Температура измеряемой среды, (°С) -30...+100 |
Температура окружающего воздуха, (°С) +5...+50 |
Температура окружающего воздуха, (°С) +5...+50 |
Температура окружающего воздуха, (°С) -30...+50 |
Раб. давление (кгс/см2) - 6 | Раб. давление (кгс/см2) - 6 | Раб. давление (кгс/см2) - 6 |
Материал деталей, соприкасающихся с измеряемой средой: Ст.12х18Н9Т, ГОСТ 5632-72 Дюралюминий анодированный, ГОСТ 4784-74 АГ-4В, ГОСТ 20437-75 Эбонит, ГОСТ 2748-77 Титан ВТ-1-0, ГОСТ 190013-81 Стекло химико-лабораторное, ГОСТ 21400-75 |
Материал деталей, соприкасающихся с измеряемой средой: Ст.12х18Н9Т, ГОСТ 5632-72 Дюралюминий анодированный, ГОСТ 4784-74 АГ-4В, ГОСТ 20437-75 Эбонит, ГОСТ 2748-77 Титан ВТ-1-0, ГОСТ 190013-81 Стекло химико-лабораторное, ГОСТ 21400-75 |
Материал деталей, соприкасающихся |
Базовая модель |
Наименование | Qmax, (м3/час) | Qmin, (м3/час) |
Ду, (мм) |
Погреш- ность измере- ния, (%) |
Вид присоединения |
Габаритные размеры (мм) |
Масса, кг |
|
по воде |
по воздуху |
||||||||
РМА | РМА-0,0025ЖУЗ РМА-0.004ЖУЗ РМА-0,0063ЖУЗ РМА-0,063ГУЗ РМ А-0,1ГУЗ РМА-0,16ГУЗ РМА-0,25ГУЗ |
0,0025 0,0040 0,0063 |
0,0630 0,1000 0,1600 0,2500 |
Не более 20% от верхнего факти- ческого предела измерения |
3 | ±4 от верхнего предела измерения |
Резьбовое с кононической резьбой 1/8" ГОСТ 6214-81 |
160х35х40 | 0,3 |
РМ-II | РМ-02-0,016ЖУЗ РМ-02-0,025ЖУЗ РМ-02-0,04ЖУЗ РМ-02-0,063ЖУЗ РМ-02-0,25ГУЗ РМ-02-0,4ГУЗ РМ-02-0,63ГУЗ РМ-02-1,0ГУЗ РМ-02-1,6ГУЗ |
0,0160 0,0250 0,0400 0,0630 |
0,2500 0,4000 0,6300 1,0000 1,6000 |
Не более 20% от верхнего факти- ческого предела измерения |
6 | ±2,5 от верхнего предела измерения |
Ниппельное под шланг 11,5 штуцер с резьбой М10х1-6е |
370х27,7х27,7 | 0,4 |
PM-IV | РМ-04-0,1ЖУЗ РМ-04-0,16ЖУЗ РМ-04-0,25ЖУЗ РМ-04-0,4ЖУЗ РМ-04-1,6ГУЗ РМ-04-2,5ГУЗ РМ-04-4,0ГУЗ РМ-04-6,3ГУЗ РМ-04-10ГУЗ |
0,1000 0,1600 0,2500 0,4000 |
1,6000 2,5000 4,0000 6,3000 10,0000 |
Не более 20% от верхнего факти- ческого предела измерения |
15 | ±2,5 от верхнего предела измерения |
Фланцевое наружн. Ø104 межцентр. Ø65 4 отв.Ø14 |
395х104х104 | 1,7 |
PM-VI | РМ-06-0,63ЖУЗ РМ-06-0,1ЖУЗ РМ-06-1,6ЖУЗ РМ-06-2.5ЖУЗ РМ-06-16ГУЗ РМ-06-25ГУЗ РМ-06-40ГУЗ |
0,6300 0,1000 1,6000 2,5000 |
16,0и25,0 40,0000 |
Не более 20% от верхнего факти- ческого предела измерения |
40 | ±2,5 от верхнего предела измерения |
Фланцевое наружн. Ø160, межцентр. Ø125 4 отв. Ø18 |
696х160х160 | 6,8 |
1. Сохраняют точность измерений даже при очень малых расходах стандартный диапазон 10:1 (отношение верхнего предела измерения к нижнему), пригодны даже при низком рабочем давлении;
2. Минимальные потери давления;
3. Местная индикация, не требующая вспомогательной энергии;
4. Прямые участки трубопровода "до" и "после" очень короткие или совсем не требуются заменяемость основных узлов;
5. Точный расчет шкалы на рабочий продукт по VDI.
