Podgrzewacz ziarna PZ

Przeznaczenie i sfera zastosowania: Podgrzewacz ziarna PZ jest przeznaczony do podgrzewania ziarna o chłodnej porze roku w celu zwiększenia uzysku i jakości mąki. Jest stosowany w młynach gatunkowego przemiału pszenicy.

Opis: Podgrzewacz (Rys. 1) składa się ze zbiornika przyjmującego (Poz. 1), jednej lub kilku sekcji podgrzewających (Poz. 2) i urządzenia wyjściowego. Sekcja podgrzewająca (Rys. 2) ma formę konstrukcji typu szybowego z prostokątnym przekrojem poprzecznym 1000х1000mm o długości 2000mm. Element podgrzewający jest wykonany z prostych odcinków rury, połączonych w cewkę, spawane połączenia której są położone poza szybem. Korpus sekcji jest wyposażony w luki zapewniające dostęp do środka, a także pokrywkami, zakrywającymi styki rur podgrzewających. Urządzenie wyjściowe zawiera konstrukcję z lejków wyjściowych, uniemożliwiającą tworzenie się w sekcji podgrzewania stref zastoinowych, a także podajnik łopatkowy z napędem. Wszystkie zewnętrzne elementy nagrzewające posiadają izolację cieplną. Jako nośnik ciepła wykorzystywana jest woda, którą nagrzewa się w kotle jakiegokolwiek typu i podaje przez element nagrzewający w zamkniętym konturze. Jedna sekcja podgrzewająca obliczona jest na wydajności 1500 kg/h. W razie konieczności zwiększenia wydajności kolejno instaluje się wymaganą ilość sekcji, ustawiając je pionowo za pomocą połączeń kołnierzowych.
     Ziarno, podlegające nagrzewaniu, jest podawane do zbiornika przyjmującego i grawitacyjnie w trybie związaym przechodzi przez sekcję podgrzewającą, omywając rury elementu podgrzewającego. Na skutek kontaktu z gorącą powierzchnią ziarno się nagrzewa. Wyjście ziarna z aparatu jest dokonywane poprzez lejki wyjściowe i przez podajnik łopatkowy urządzenia wyjściowego. Podgrzewacz jest wyposażony w tablicę rozdzielczą z przetwornikiem częstotliwości. Przetwornik częstotliwości reguluje ilość obrotów zaworu obrotowego na wyjściu z aparatu, a więc także czas przebywania ziarna w podgrzewaczu.

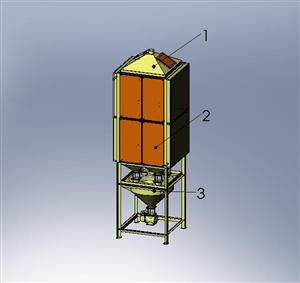

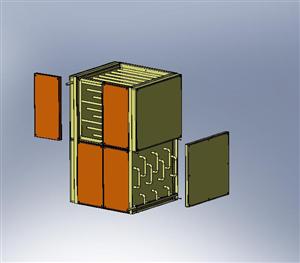

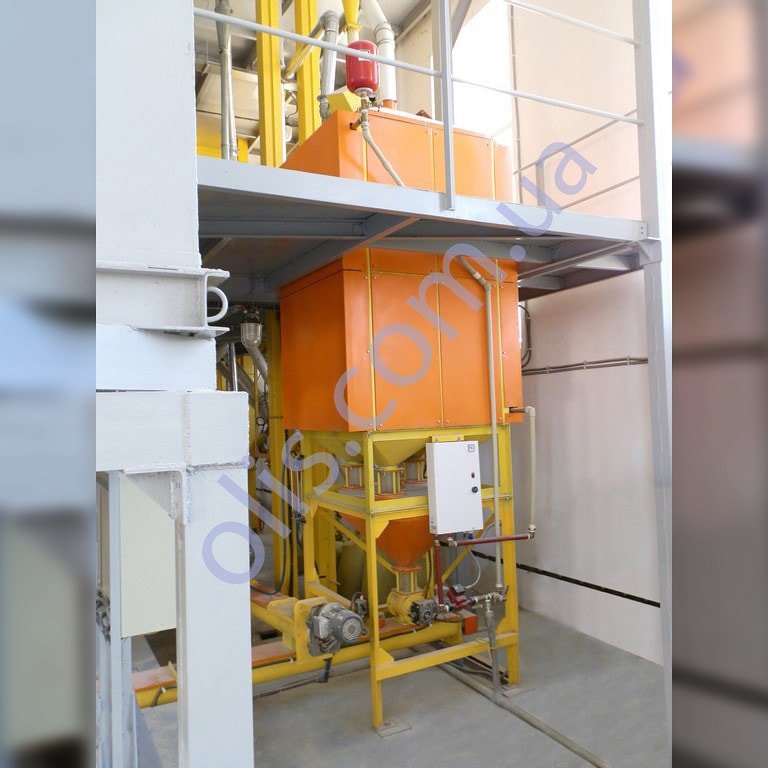

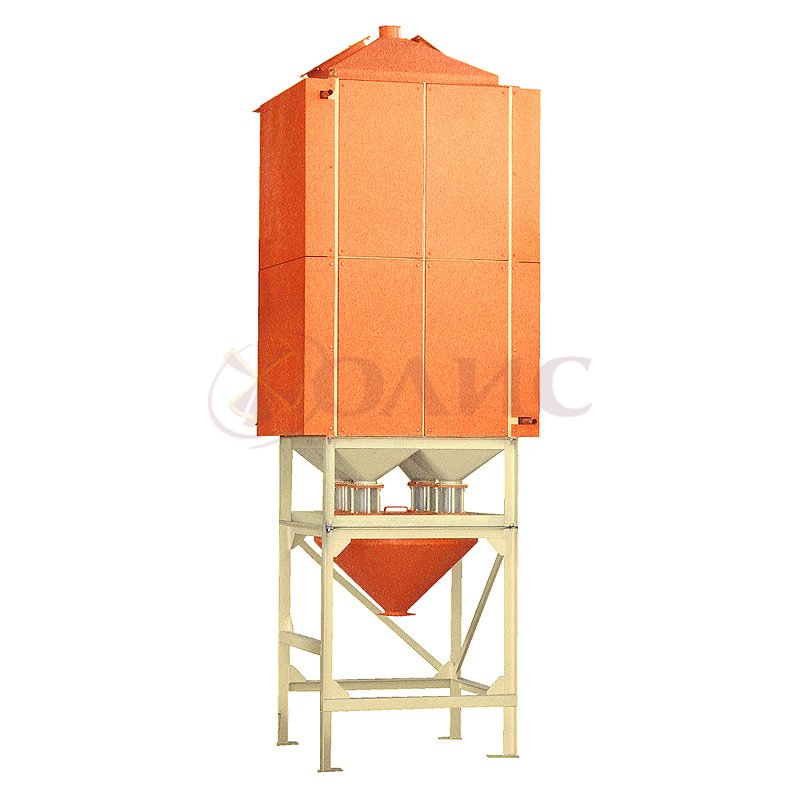

Rys. 1 Podgrzewacz ziarna PZ	Rys. 2 Sekcja podgrzewająca
